電極クロス

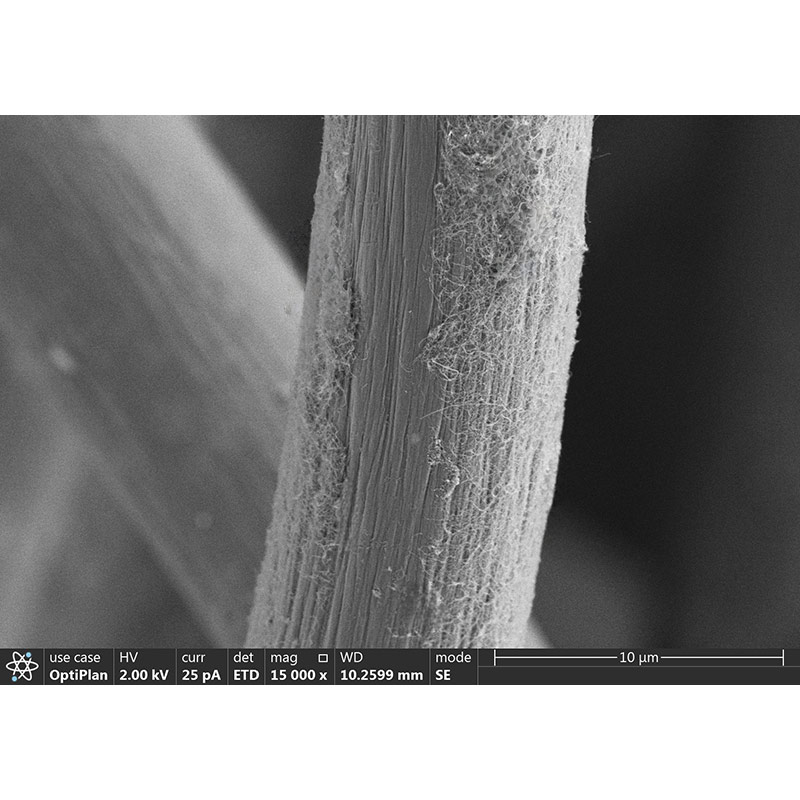

1. 当社が独自に開発した気相蒸着法による電極生地は、業界初のCVD技術による量産化を実現しました。電極の比表面積は最大で100㎡/gに達し、通常の比表面積は6～12㎡/gです。炭素繊維の表面に成長したカーボン ナノチューブ (CNT) は、電極ファブリックに不活性化することなく永続的な親水性を与えます。電極材料には、水素の発生を抑制するピロールおよびピリジン構造がグラフトされており、副反応がさらに減少します。お客様の実際のニーズに応じて、繊維プロセスのさまざまな仕様をカスタマイズすることもできます。

2. 当社は業界初となる疎水性電極布地にPTFEとCNTを混入した高疎水性電極布地を独自に開発しました。電極の比表面積は最大で100㎡/gに達し、通常の比表面積は9～15㎡/gです。電極ファブリックは永久的に疎水性です。各種電解槽や燃料電池電極材料に幅広く応用できます。
